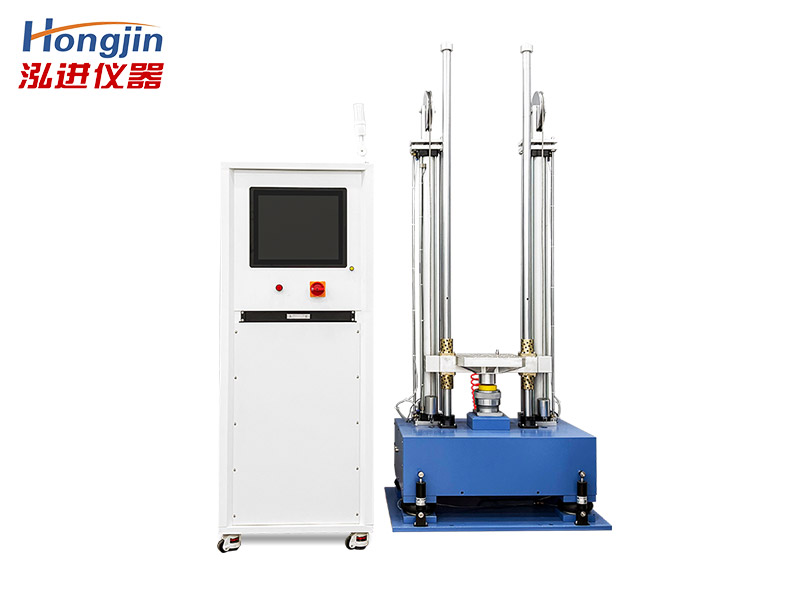

气动式机械冲击试验机

冲击试验台可供试验产品做冲击试验，主要提供给小型试件作较高冲击加速度试验用。考核试品承受冲击破坏的程度。常应用于电子元器件，电子线路板等环境试验，本试验设备符合《电工电子产品基本环境试验规范Ea：冲击试验方法》及《IEC68-2-27，试验Ea：冲击》和《MIF-STD202F》规范对冲击试验的要求。

系统原理：

冲击试验台面尺寸较小，台面结构经过有限元优化分析后精心设计，结构强度大，频率响应高，通过高加速度冲击试验，能达到0.5ms的加速度持续时间，冲击半正弦波形符合试验规范。内置防二次冲击装置，台体配置高效减振装置，冲击高度数字设定，自动执行。

工作原理：

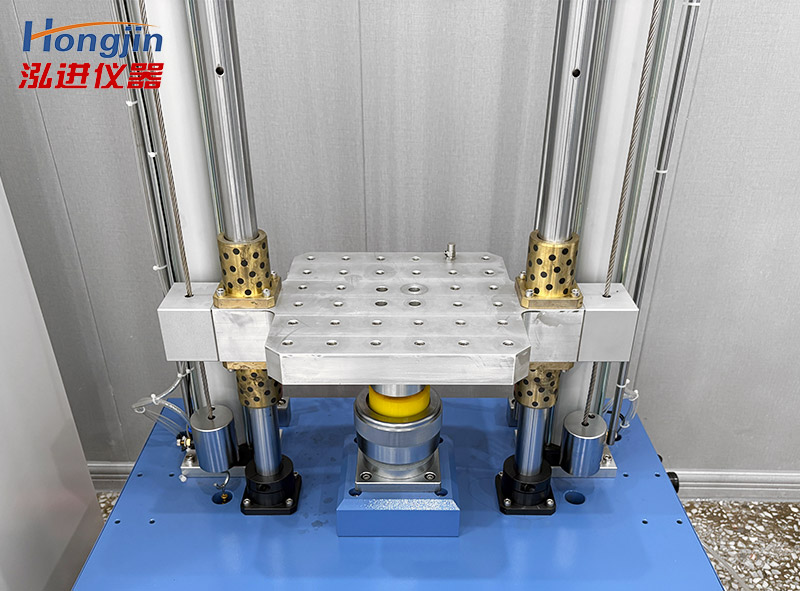

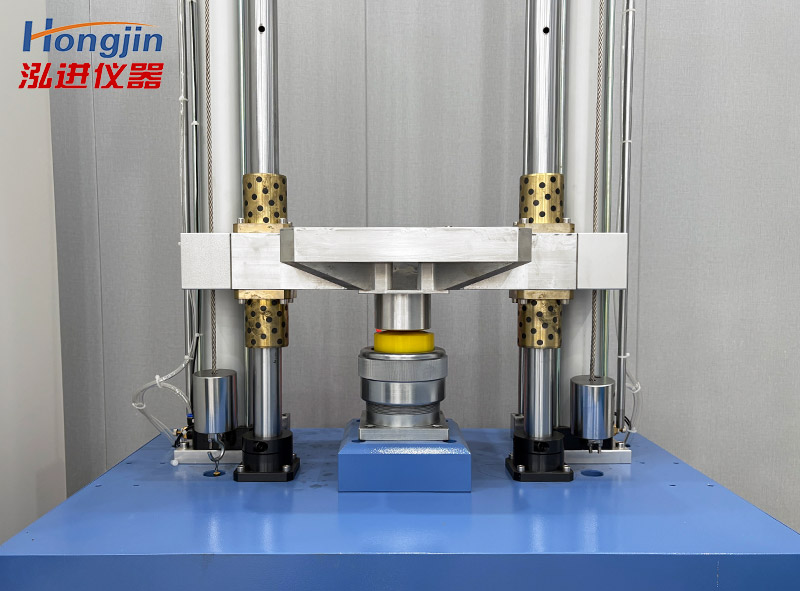

将测试件安装在工作台上，工作台由两根高精度的滑动导轨导向，可以上下运动。两气缸通过滑动导轨和工作台连接，当气缸充气时，活塞杆上升，带动工作台提升运动。工作台提升，当提升到设定高度时，气缸快速放气，工作台底面撞击波形发生器，完成一次冲击过程。调节工作台的上升高度，可以得到不同初始速度，从而可得到不同的冲击过载值；而改变波形发生器的刚度，可以得到不同的脉冲宽度值，两者协调配合，可以得到满足设计指标要求的各种试验波形。

产品特点：

1. 控制测量一机管理，可远程控制界面，操作便捷。系统内存各种波形容差带，方便用户调整、套用，自动完成试验结束后的试验报告生成；

2. 升降高度测量选用激光位移传感器，高度设定后，计算机自动控制高度，准确度高，重复性能好；

3. 内置气动制动机构，安全可靠；

4. 设备自带高性能缓冲隔振装置，无需专用地基，安装方便。

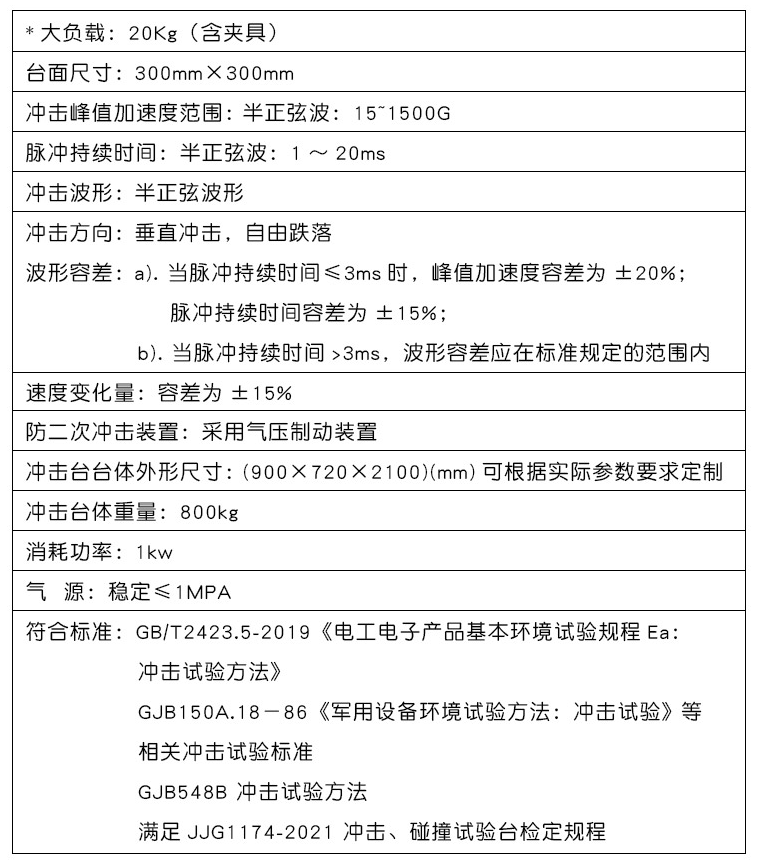

产品参数：

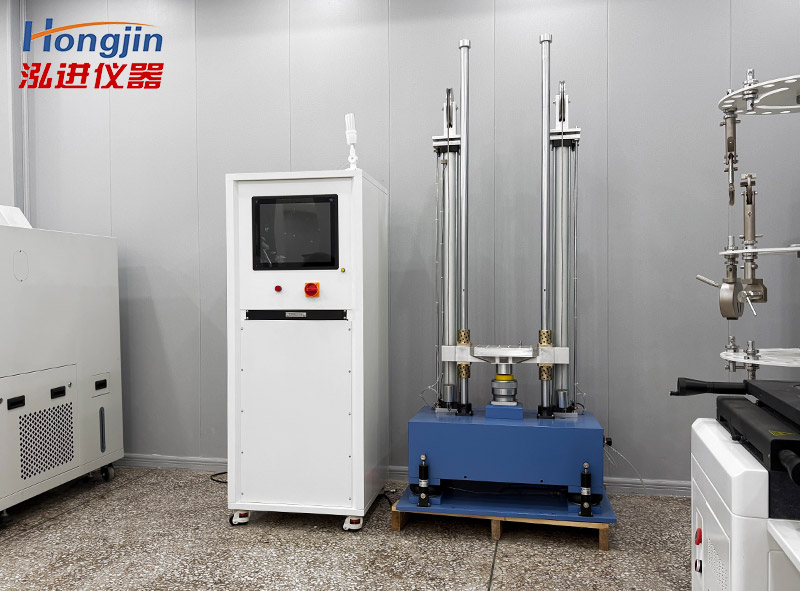

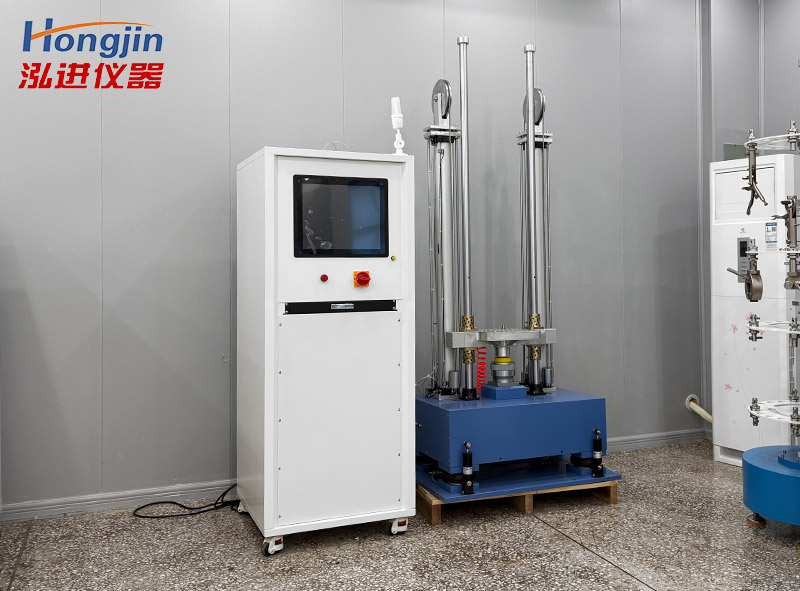

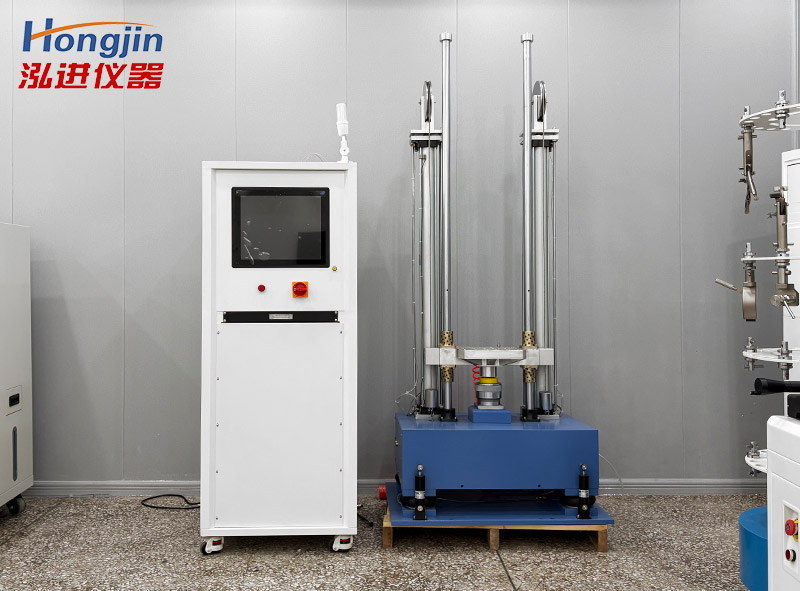

产品实拍图：
